2枚刃フラットヘッドエンドミル

加工品	鋳鉄 ダクタイル鋳鉄		炭素鋼、合金鋼 ~750N/mm²		炭素鋼、合金鋼 ～30HRC		プリハードン鋼、焼き入れ焼き戻し鋼 ～40HRC		ステンレス鋼		プリハードン鋼、焼き入れ焼き戻し鋼 ～50HRC
直径 (mm)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)
1	20000	215	20000	215	20000	175	20000	175	20000	65	20000	130
2	15000	345	15000	345	15000	310	15000	305	11150	90	13000	195
3	14000	590	14000	590	13000	546	10600	455	7500	130	8500	360
4	10800	600	10800	605	10000	560	8000	460	5500	145	6500	365
5	8200	630	8200	630	7600	585	6400	480	4500	145	5000	380
6	7000	650	7000	650	6400	600	5300	500	3700	150	4200	390
8	5200	645	5200	645	4800	590	4000	495	2800	150	3200	400
10	4200	630	4200	630	3800	585	3200	480	2200	150	2500	380
12	3500	630	3500	630	3200	585	2650	480	1850	150	2100	380
14	3000	590	3000	590	2700	545	2300	455	1600	145	1800	360
16	2600	590	2600	590	2400	545	2000	455	1400	130	1600	360
18	2300	580	2300	580	2100	530	1800	450	1250	130	1400	350
20	2050	580	2050	580	1900	530	1600	450	1100	130	1250	350

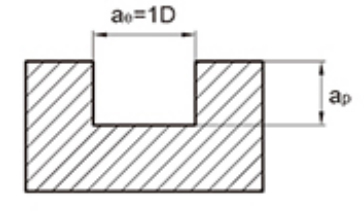

最大切り込み深さ
								工具径	切込み深さap
								∅1	0.15D
								∅3	0.3D

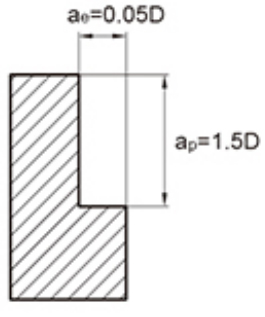

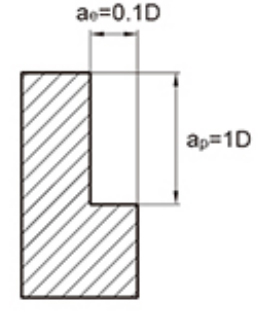

1. 上表は側面フライス加工の標準値を示します。工具で溝を切削する場合、速度は上表の50%～70%、送り速度は40%～60%を標準値としてください。
2. 工作機械や工具ホルダは高精度なものを使用してください。
3.空冷または切削油は発煙の少ないものを使用してください。
4. 側面加工には逐次加工を推奨します。
工作機械やワークの取り付け剛性が低い場合、振動や異音が発生する場合があります。この場合、上表の速度と送り速度を前年より下げる必要があります。
6. 工具の突き出し長さは干渉しない範囲で最小限にしてください。

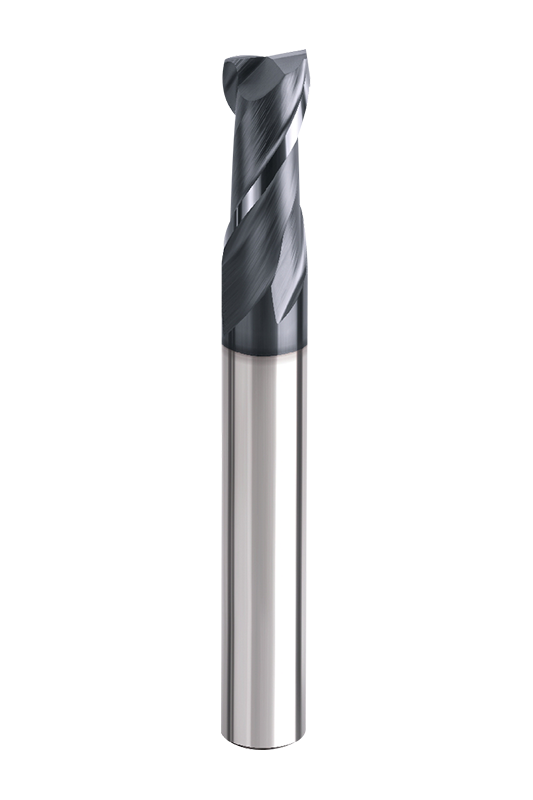

2枚刃フラットヘッドエンドミルは4枚刃フライスと比較してより多くの切りくず排出スペースがあり、粘着性のある材料の加工やより良好な切りくず排出が必要な場合に適しています。
底面が平らなフラットヘッド形状で、平面や直角段差の加工に適しています。

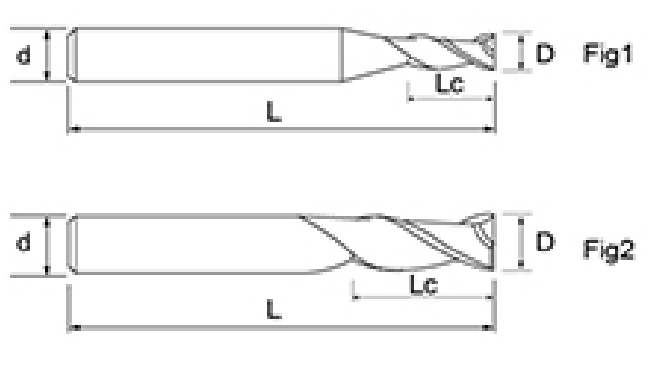

NNC-2T 2枚刃フラットヘッドエンドミルは、直径1mm～20mm、刃長3mm～45mmまでの豊富なバリエーションを揃えており、さまざまな深さ・精度の要求に合わせて柔軟に組み合わせることができます。これらの一般的な仕様により、小規模の精密機械加工と効率的な材料除去が必要な大型部品の両方に適しています。ユーザーは、特定の装置やプロセスのニーズに基づいて、最適な全長とエッジ長の組み合わせを選択できます。
工具設計は 35° のねじれ角と両刃フラット端形状を備えており、剛性と切削安定性を高めながらスムーズな切りくず排出を保証します。特別に設計されたフラットな端面により、正面フライス加工では優れた仕上げ面が得られ、溝加工や側面フライス加工では強力な刃先強度が得られます。慎重に配置された両刃構成により、振動が最小限に抑えられ、より安定した加工プロセスが実現します。
このシリーズは最新のクロムアルミニウム複合コーティングを採用し、精密研削加工を施しています。最新のクロムアルミニウム複合コーティングは耐熱性と耐摩耗性に優れており、安定した切削性能を確保しながら工具寿命を延長できます。高度な表面処理により、摩擦が大幅に低減され、高速加工中の構成刃先の発生を効果的に防止できます。
