4枚刃フラットヘッドエンドミル

加工品	鋳鉄 ダクタイル鋳鉄		炭素鋼、合金鋼 ~750N/mm²		炭素鋼、合金鋼 ～30HRC		プリハードン鋼、焼き入れ焼き戻し鋼 ～40HRC		ステンレス鋼		プリハードン鋼、焼き入れ焼き戻し鋼 ～50HRC
直径 (mm)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

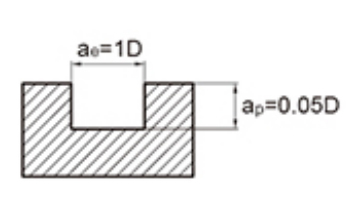

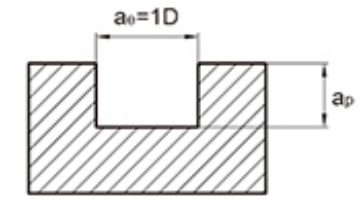

最大切り込み深さ
									工具径	切込み深さap
									∅1	0.15D
									∅3	0.3D

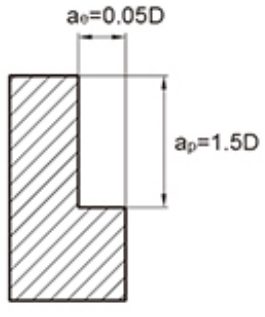

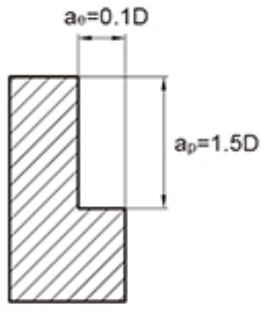

上表は側面フライス加工の標準値を示します。工具で溝を切削する場合、速度は上表の50%～70%、送り速度は40%～60%を標準値としてください。
2. 工作機械や工具ホルダは高精度なものを使用してください。
3.空冷または切削油は発煙の少ないものを使用してください。
4. 側面加工には逐次加工を推奨します。
工作機械やワークの取り付け剛性が低い場合、振動や異音が発生する場合があります。この場合、上表の速度と送り速度を前年より下げる必要があります。
6. 工具の突き出し長さは干渉しない範囲で最小限にしてください。

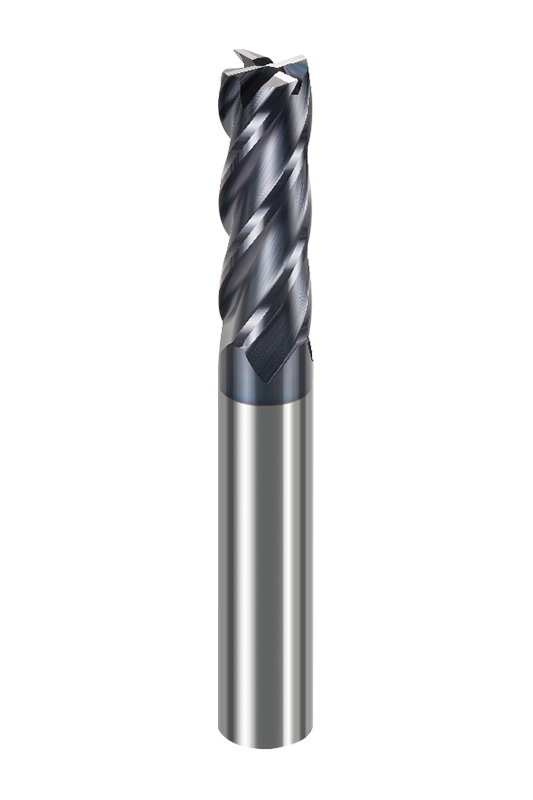

NNC-4T 4 枚刃フラットヘッド エンドミルは、1 mm から 20 mm までのさまざまな直径を備えており、さまざまな刃長と全長に適合させることができるため、加工業者は狭いスペースや大きな切断面などのさまざまなシナリオで柔軟に使用できます。異なるサイズのソリューションを組み合わせることで、加工効率と表面仕上げのバランスが取れ、多様な生産ニーズに対応できます。

ねじれ角35°の4枚刃フラットヘッド形状を採用しています。工具のすくい角とバック角は、切削抵抗を効果的に低減するために慎重に最適化されています。汎用性能の幅が広がり、均一な刃先分布を実現し、切削時の振動の低減とスムーズな切りくず排出を維持しながら、高速加工でも安定した切削性能を確保します。

製造面では、NNC-4T フルート フラットヘッド エンドミルは高精度 CNC 研削技術を使用して、鋭いエッジと厳密に管理された寸法公差を保証します。表面コーティングには、高温硬度と酸化安定性に優れた最新のクロムアルミニウム複合コーティングを採用し、工具寿命の延長と加工面品位の向上を実現しました。

このフライスは、炭素鋼、合金鋼、金型鋼、ステンレス鋼、鋳鉄などのさまざまな材料の加工に適しており、特に硬度が45HRCを超えないワークピースに適しています。
