2枚刃ラウンドノーズエンドミル

加工品	鋳鉄 ダクタイル鋳鉄		炭素鋼、合金鋼 ~750N/mm²		炭素鋼、合金鋼 ～30HRC		プリハードン鋼、焼き入れ焼き戻し鋼 ～40HRC		ステンレス鋼		プリハードン鋼、焼き入れ焼き戻し鋼 ～50HRC
直径 (mm)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350

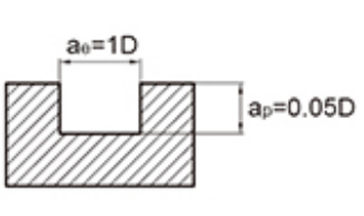

最大切り込み深さ
								工具径	切込み深さap
								∅1	0.15D
								∅3	0.3D

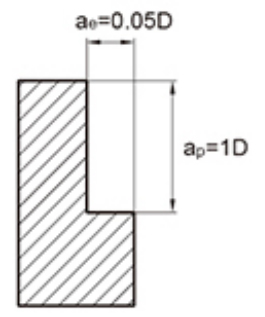

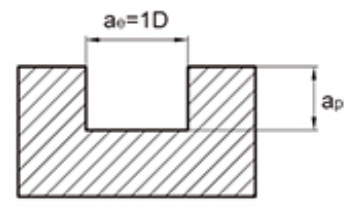

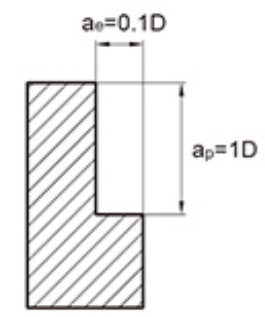

1. 上表は側面フライス加工の標準値を示します。工具で溝を切削する場合、速度は上表の50%～70%、送り速度は40%～60%を標準値としてください。
2. 工作機械や工具ホルダは高精度なものを使用してください。
3.空冷または切削油は発煙の少ないものを使用してください。
4. 側面加工には逐次加工を推奨します。
工作機械やワークの取り付け剛性が低い場合、振動や異音が発生する場合があります。この場合、上表の速度と送り速度を前年より下げる必要があります。
6. 工具の突き出し長さは干渉しない範囲で最小限にしてください。

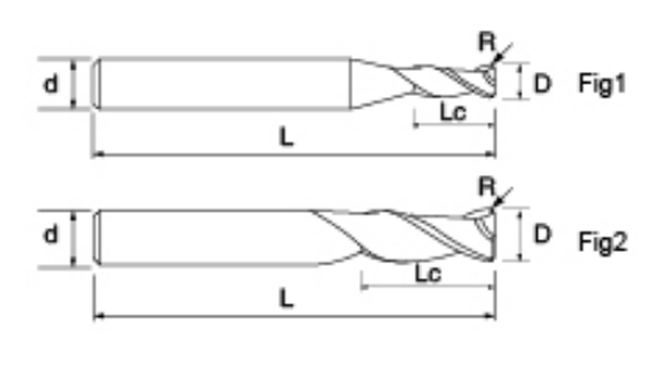

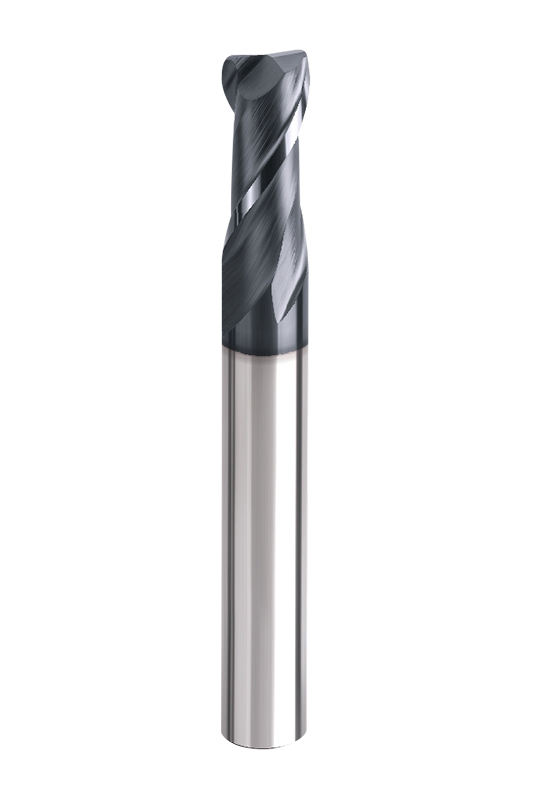

NNC-2R 2 枚刃ラウンドノーズエンドミルは、さまざまな加工要件を満たすために、さまざまな直径と半径の組み合わせを提供します。たとえば、NNC-2R-D1-R0.2 や NNC-2R-D1.5-R0.5 などのサブモデルは、狭いスペースや小さなワークピースの精密な切断に最適ですが、NNC-2R-D4-R2 や NNC-2R-D6-R3 などの大きなサイズは、大量生産または深いキャビティの用途に最適です。幅広い仕様により、ユーザーは工具長さ、切削直径、工具ノーズ半径のバランスをとり、さまざまなワークピースの条件に対して最良の結果を達成することができます。

このシリーズはラウンドノーズ形状を採用しており、工具先端の応力集中を効果的に軽減し、切削経路を最適化し、加工効率を向上させます。ダブルエッジ設計により、側面フライス加工での切りくず排出性が向上し、曲線や複雑な輪郭の加工時に優れた仕上げ面仕上げと安定性が維持されます。曲線状の切れ刃によりびびりを最小限に抑え、高送り、高速条件下でも優れた加工面品質を保証します。

NNC-2R 2 枚刃ラウンドノーズ エンドミルは、精密 CNC 研磨された丈夫でチッピングのない (0.6μm) 微粒子マトリックスを備えており、安定した品質と高い耐摩耗性を実現します。高度なコーティング技術により、摩擦係数が低減され、熱の蓄積が軽減され、工具寿命が延長されます。

これらのエンドミルは、鋼、ステンレス鋼、アルミニウム合金、銅合金などの一般的な材料の中仕上げおよび仕上げ加工に適していますが、焼き入れ鋼やダイス鋼などのより硬い材料も処理できます。
