4枚刃ラウンドノーズエンドミル

加工品	鋳鉄 ダクタイル鋳鉄		炭素鋼、合金鋼 ~750N/mm²		炭素鋼、合金鋼 ～30HRC		プリハードン鋼、焼き入れ焼き戻し鋼 ～40HRC		ステンレス鋼		プリハードン鋼、焼き入れ焼き戻し鋼 ～50HRC
直径 (mm)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)
3	14000	820	14000	820	13000	755	10600	630	7500	145	8500	490
4	10800	840	10800	840	10000	770	8000	640	5500	145	6500	500
5	8200	880	8200	880	7600	810	6400	670	4500	145	5000	530
6	7000	900	7000	900	6400	830	5300	690	3700	160	4200	540
8	5200	890	5200	890	4800	815	4000	680	2800	160	3200	550
10	4200	880	4200	880	3800	810	3200	670	2200	160	2500	520
12	3500	880	3500	880	3200	810	2650	670	1850	160	2100	520
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	490

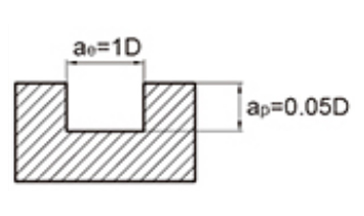

最大切り込み深さ
								工具径	切込み深さap
								∅1	0.15D
								∅3	0.3D

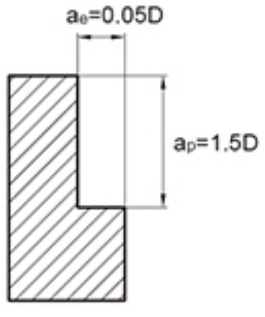

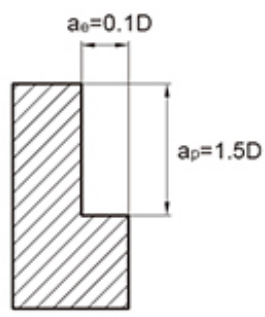

1. 上表は側面フライス加工の標準値を示します。工具で溝を切削する場合、速度は上表の50%～70%、送り速度は40%～60%を標準値としてください。
2. 工作機械や工具ホルダは高精度なものを使用してください。
3.空冷または切削油は発煙の少ないものを使用してください。
4. 側面加工には逐次加工を推奨します。
工作機械やワークの取り付け剛性が低い場合、振動や異音が発生する場合があります。この場合、上表の速度と送り速度を前年より下げる必要があります。
6. 工具の突き出し長さは干渉しない範囲で最小限にしてください。

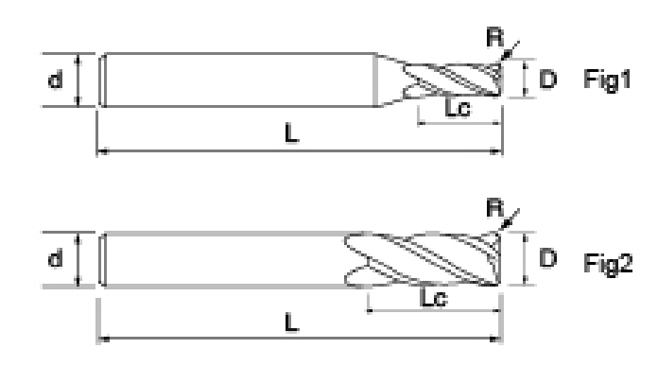

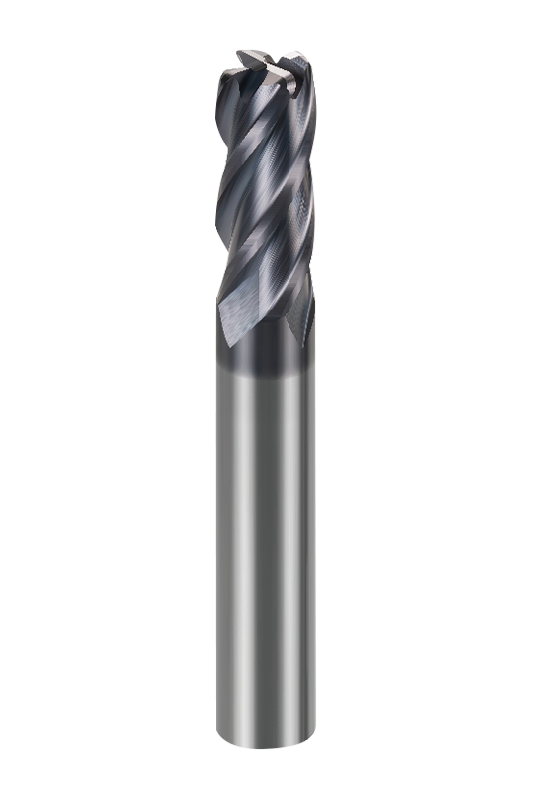

NNC-4R 4 枚刃ラウンドノーズフライスは、さまざまな工具径、刃長、R 角度範囲をカバーするさまざまなサイズが用意されており、さまざまなサブモデルと柔軟に組み合わせて多様な加工ニーズに対応できます。各サブモデルは仕上げ加工から荒加工までのさまざまな場面で安定した性能を発揮し、加工プロセスをより的を絞った効率的なものにします。

特殊設計のラウンドノーズ刃形状を採用し、切削振動を効果的に低減し、加工面の仕上がりを向上させます。 4枚刃構造により、工具の切りくず排出性が向上するだけでなく刃の剛性も向上し、高速連続切削をより確実にサポートします。

NNC-4Rは、高精度研削と高度なコーティング技術の融合により、耐摩耗性、耐熱性に優れた4枚刃ラウンドエンドミルです。精密な製造プロセスにより工具サイズの誤差が最小限に抑えられ、コーティングにより摩擦と切削熱が効果的に抑制されるため、工具寿命が延長され、より高い切削パラメータでも安定した動作が実現されます。

炭素鋼、ステンレス鋼、金型鋼、銅合金などの一般的な被削材の加工に適しており、ある程度の高硬度ワークにも対応できるラウンドノーズフライスです。高い表面品質を必要とする精密機械加工用途の場合、NNC-4R は優れた最終製品の仕上がりも提供します。
