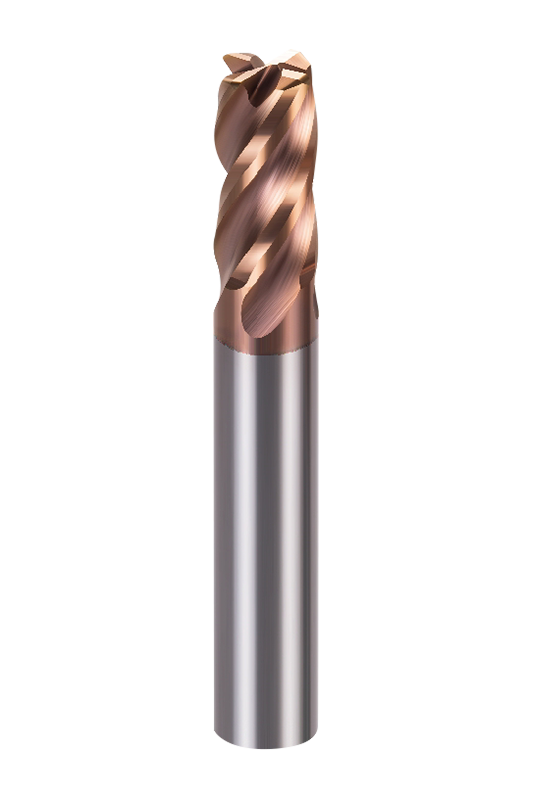

高性能4枚刃ラウンドノーズエンドミル

加工品	プリハードン鋼 40～50HRC		硬化鋼 50～60HRC		硬化鋼 60～68HRC
切断速度	300m/分		150m/分		100m/分
直径 (mm)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)	回転速度 (分 -1 )	送り速度 (mm/分)
3	32000	1225	16000	610	11000	420
4	24000	1500	12000	745	8000	500
5	19000	1630	9500	815	6400	550
6	16000	1850	8000	925	5300	610
8	12000	1850	6000	925	4000	610
10	9600	1850	4800	925	3200	610
12	8000	1920	4000	960	2700	648
16	6000	1440	3000	720	2000	480

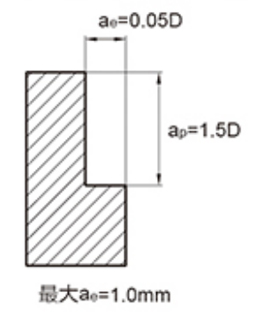

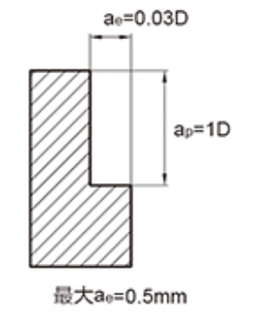

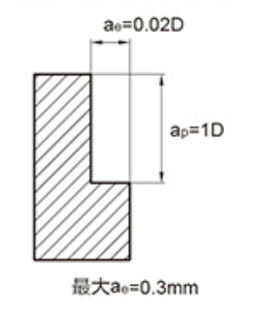

最大切り込み深さ

1. 装置、治具は高精度、高剛性のものを使用してください。
2. 工作機械やワークの取り付け剛性が低い場合、振動や異音が発生する場合があります。この場合、上表の速度と送り速度を前年より下げる必要があります。
3.空冷またはMQL（最小限のオイルミスト冷却）を使用してください。
4. 側面加工には逐次加工を推奨します。
5. 工具の吊り下げ長さは干渉しない範囲で可能な限り短くしてください。

NNH-4R 高性能 4 枚刃ラウンドノーズエンドミルは、さまざまな仕様とサイズを提供しており、さまざまな加工要件に応じて柔軟に組み合わせて、さまざまなアプリケーションシナリオに対応する対応するサブモデルを形成できます。小型精密部品の加工や大型ワークの効率的な切削など、効率と安定性を考慮して適切なツールサイズを自由に選択できます。

特殊なラウンドノーズ構造と 4 コーナ設計を組み合わせることで、切削負荷を効果的に分散し、振動と工具の摩耗を軽減します。この形状により、高速ミーリング時のより安定した切削環境が確保され、特に高硬度材料の加工要件に適しています。ラウンドノーズカッタヘッドにより、中仕上げおよび仕上げ加工においても面粗さと寸法精度を確保できます。

高度なコーティング技術と精密研削加工により、高硬度と優れた耐摩耗性を実現した工具です。高性能AlTiSiNコーティングと(0.4μm)超微粒子母材の組み合わせにより、高温・高速切削環境下でも長寿命を維持し、加工時の安定した性能と精度を維持します。厳格な品質管理と高精度の製造プロセスにより、過酷な条件下でもツールの信頼できる性能が保証されます。

NNH-4Rは高硬度鋼、合金鋼、金型鋼、ステンレス鋼など様々な材質の加工に適した高性能4枚刃ラウンドエンドミルです。高速フライス加工用途では、その高い硬度と耐熱性により、刃の切れ味と安定性が維持され、生産効率が向上し、工具の寿命が延長されます。
